اتصال سری و موازی باتری سیلد اسید؛ آموزش با مثال 12 و 24 ولت

UPS شما 24 ولت می‌خواهد، اما فقط باتری 12 ولت دارید. یا باتری‌تان زود خالی می‌شود و ظرفیت بیشتری لازم دارید. جواب هر دو مشکل اتصال سری و موازی باتری است.

در این راهنما اتصال سری و موازی باتری را با مثال عددی یاد می‌گیرید. اگر دنبال باتری مناسب هستید، باتری‌های سیلد اسید کیاسل را ببینید.

اتصال سری و موازی باتری چیست؟

هر باتری سیلد اسید دو مشخصه‌ی اصلی دارد: ولتاژ (ولت) و ظرفیت (آمپرساعت). گاهی یک باتری به‌تنهایی نه ولتاژ کافی دارد و نه ظرفیت کافی. آن‌وقت چند باتری را به هم وصل می‌کنیم و یک «بانک باتری» می‌سازیم.

اتصال سری و موازی باتری سه شکل دارد:

• سری: ولتاژ بیشتر می‌شود.
• موازی: ظرفیت بیشتر می‌شود.
• سری و موازی با هم: هر دو بیشتر می‌شوند.

اصل ریاضی اتصال سری و موازی باتری همان است که در مدارهای سری و موازی می‌خوانید. مثال‌های اتصال سری و موازی باتری در این مقاله با دو باتری 12 ولت 100 آمپر است. این مدل را در باتری 12 ولت 100 آمپر کیاسل می‌بینید.

اتصال سری باتری؛ افزایش ولتاژ

در اتصال سری، قطب مثبت باتری اول به قطب منفی باتری دوم وصل می‌شود. قطب منفی باتری اول و قطب مثبت باتری دوم می‌مانند و به دستگاه می‌روند.

نتیجه ساده است:

• ولتاژها جمع می‌شوند: 12 + 12 = 24 ولت
• ظرفیت ثابت می‌ماند: 100 آمپرساعت
• انرژی کل دو برابر می‌شود: 2400 وات‌ساعت

سری کردن باتری 12 ولت برای دستگاه‌های 24 ولتی مثل بعضی UPSها، اینورترها و تجهیزات صنعتی کاربرد دارد. اگر سه باتری را سری کنید 36 ولت و با چهار باتری 48 ولت می‌گیرید.

نکته: در اتصال سری، جریان از همه‌ی باتری‌ها یکسان می‌گذرد. پس ضعیف‌ترین باتری کل مجموعه را محدود می‌کند.

موازی کردن باتری؛ افزایش ظرفیت باتری

در اتصال موازی، قطب‌های مثبت با هم و قطب‌های منفی با هم وصل می‌شوند. دستگاه از دو سر مشترک تغذیه می‌شود.

نتیجه‌ی موازی کردن دو باتری 12 ولت 100 آمپر:

• ولتاژ ثابت می‌ماند: 12 ولت
• ظرفیت جمع می‌شود: 100 + 100 = 200 آمپرساعت
• دستگاه حدود دو برابر بیشتر کار می‌کند.

این روش برای افزایش ظرفیت باتری بدون تغییر ولتاژ دستگاه است. مثلاً یک سیستم روشنایی یا دزدگیر 12 ولتی که می‌خواهید ساعت‌ها بیشتر روشن بماند.

نکته: در موازی، بار را از دو سر مخالف بانک بگیرید؛ یعنی مثبت را از باتری اول و منفی را از باتری آخر. این کار جریان را بین باتری‌ها متعادل می‌کند.

جدول مقایسه اتصال سری و موازی باتری

جدول زیر دو حالت را با مثال دو باتری 12 ولت 100 آمپر مقایسه می‌کند:

ویژگی	سری	موازی
ولتاژ نهایی	24 ولت	12 ولت
ظرفیت نهایی	100 آمپرساعت	200 آمپرساعت
انرژی کل	2400 وات‌ساعت	2400 وات‌ساعت
هدف	ولتاژ بیشتر	زمان کار بیشتر
شارژر لازم	24 ولت	12 ولت

اتصال سری و موازی باتری با هم؛ ساخت بانک 24 ولت 200 آمپر

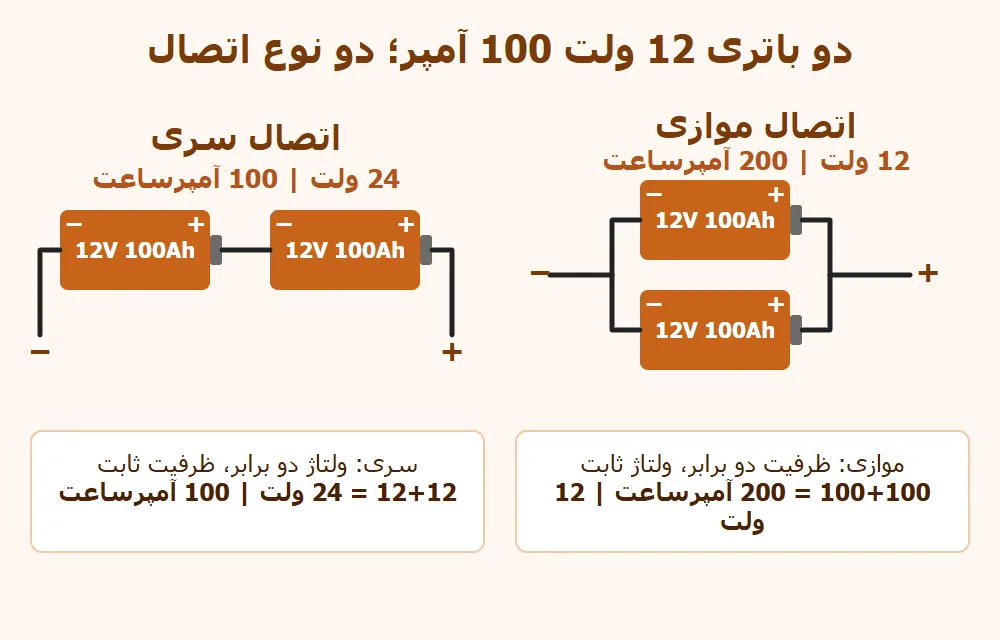

گاهی هم ولتاژ بیشتر لازم است و هم ظرفیت بیشتر. آن‌وقت چهار باتری 12 ولت 100 آمپر را در دو شاخه می‌بندیم:

1. هر دو باتری یک شاخه را سری کنید تا 24 ولت 100 آمپرساعت شود.
2. دو شاخه‌ی ساخته‌شده را با هم موازی کنید.
3. خروجی بانک می‌شود 24 ولت و 200 آمپرساعت.

این نوع اتصال سری و موازی باتری همان ساختار رایج بانک باتری در سیستم‌های خورشیدی و UPS بزرگ است. چهار باتری یعنی هزینه، وزن و فضای بیشتر؛ پس قبل از خرید، مصرف دستگاه را محاسبه کنید.

مثال عملی برای UPS و پنل خورشیدی

مثال 1: UPS 24 ولت

UPS شما ورودی 24 ولت دارد. دو باتری 12 ولت را سری کنید. اگر مدل 12 آمپر مناسب است، باتری 12 ولت 12 آمپر کیاسل گزینه‌ی کوچک‌تر و سبک‌تر است و بانک شما 24 ولت 12 آمپرساعت می‌شود.

مثال 2: سیستم خورشیدی 12 ولت

اینورتر 12 ولتی دارید و شب‌ها برق کم می‌آورید. دو باتری 100 آمپر را موازی کنید تا بانک 200 آمپرساعتی بگیرید. ولتاژ همان 12 ولت می‌ماند و اینورتر بدون تغییر کار می‌کند.

مثال 3: تجهیزات صنعتی

بعضی تجهیزات صنعتی 48 ولت می‌خواهند. چهار باتری 12 ولت را سری کنید. این کاربرد و کاربردهای مشابه در کاربردهای باطری سیلد اسید توضیح داده شده است.

مراحل اتصال صحیح باتری‌ها

برای اجرای درست اتصال سری و موازی باتری، این مراحل را دنبال کنید:

1. باتری‌های هم‌مدل، هم‌ظرفیت و هم‌سن بخرید.
2. پیش از اتصال، ولتاژ هر باتری را با مولتی‌متر بخوانید. اختلاف زیاد یعنی باتری مشکل دارد.
3. دستگاه را خاموش و بار را جدا کنید.
4. از کابل هم‌سایز و کوتاه و هم‌طول استفاده کنید.
5. اتصالات را محکم ببندید و قطب‌ها را با رنگ قرمز و مشکی مشخص کنید.
6. در پایان یک بار ولتاژ کل بانک را اندازه بگیرید.

برای شارژ بانک هم با ولتاژ شارژ باتری سیلد اسید 12 ولت آشنا شوید تا شارژر درست انتخاب شود.

اشتباهات رایج در اتصال سری و موازی باتری و نکات ایمنی

چند اشتباه ساده می‌تواند باتری را خراب یا حتی خطرناک کند:

• ترکیب باتری نو و کهنه: باتری کهنه بانک را ضعیف می‌کند.
• ظرفیت‌های متفاوت: باتری کوچک‌تر زودتر آسیب می‌بیند.
• اشتباه در قطب‌ها: اتصال مثبت به مثبت در حالت سری، اتصال کوتاه ایجاد می‌کند.
• نبود فیوز: یک فیوز مناسب روی مسیر مثبت بگذارید.
• کابل نامناسب: کابل نازک داغ می‌شود.
• تهویه ضعیف: بانک را در جای هواگیر نگه دارید. باتری سیلد اسید در شارژ شدید گرم می‌شود (توضیح درباره‌ی باتری VRLA).

هنگام اتصال سری و موازی باتری، انگشتر و ابزار فلزی را از دست دور کنید. در اتصال سری ولتاژ بالا می‌رود و اتصال کوتاه خطرناک‌تر می‌شود.

جمع‌بندی: در اتصال سری و موازی باتری، سری یعنی ولتاژ بیشتر و موازی یعنی ظرفیت بیشتر. اگر هر دو را بخواهید، باتری‌ها را در دو شاخه بچینید. همیشه باتری‌های یکسان بخرید.

سوالات متداول درباره اتصال سری و موازی باتری

اتصال سری باتری چه تغییری ایجاد می‌کند؟

در اتصال سری، ولتاژ باتری‌ها با هم جمع می‌شود و ظرفیت آمپرساعت همان مقدار قبلی می‌ماند. برای مثال دو باتری 12 ولت 100 آمپر که سری شوند، 24 ولت و 100 آمپرساعت می‌دهند. این روش برای دستگاه‌هایی است که ولتاژ بالاتر لازم دارند.

اتصال موازی باتری چه تغییری ایجاد می‌کند؟

در اتصال موازی، ولتاژ ثابت می‌ماند و ظرفیت آمپرساعت باتری‌ها جمع می‌شود. دو باتری 12 ولت 100 آمپر در حالت موازی، یک بانک 12 ولت 200 آمپرساعت می‌سازند. نتیجه‌اش زمان کار بیشتر دستگاه 12 ولتی است. برای این کار باید باتری‌ها کاملاً مشابه باشند.

آیا می‌توان باتری با ظرفیت‌های متفاوت را سری یا موازی کرد؟

بهتر است نه. باتری‌ها باید هم‌مدل، هم‌ظرفیت و هم‌سن باشند. باتری ضعیف‌تر زودتر خالی یا پرشارژ می‌شود و کل بانک را خراب می‌کند. اگر ناچار به ترکیب هستید، فقط با نظر کارشناس و با رعایت کامل اصول ایمنی اقدام کنید و بانک را مرتب بررسی کنید.

برای تامین 24 ولت از باتری 12 ولت چند باتری لازم است؟

برای 24 ولت دو باتری 12 ولت کافی است و باید آن‌ها را سری ببندید. اگر علاوه بر 24 ولت، ظرفیت بیشتری هم می‌خواهید، دو شاخه‌ی دوتایی را موازی کنید. در این حالت چهار باتری لازم است و ظرفیت دو برابر می‌شود.

آیا برای بانک باتری فیوز لازم است؟

بله، نصب فیوز یا کلید قطع‌کن مناسب روی مسیر مثبت توصیه می‌شود. باتری سیلد اسید جریان اتصال کوتاه بالایی دارد و می‌تواند سیم را داغ کند. مقدار فیوز را بر اساس جریان دستگاه و مشخصات کابل از یک کارشناس برق بپرسید.

شارژ باتری‌های سری یا موازی چگونه است؟

شارژر باید با ولتاژ کل بانک هماهنگ باشد. در اتصال سری دو باتری 12 ولت، به شارژر 24 ولت نیاز دارید. در اتصال موازی همان شارژر 12 ولت کافی است، اما زمان شارژ به دلیل ظرفیت بیشتر طولانی‌تر می‌شود. شارژر را هم‌ظرفیت انتخاب کنید.
